雙通道壓扭一體試驗機
上一篇:微機控制雙通道壓扭試驗機
下一篇:金屬拉壓疲勞試驗機
24小時服務熱線:18660113502


SDW-E2050雙通道壓扭一體試驗機

一、產品簡介:

SDW-E100雙通道壓扭一體試驗機 是專門針對高等院校、科研院所而設計的新一代微機控制測控系統。計算機系統通過全數字控制器,經兩路調速系統控制伺服電機轉動,經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降,及加載頭的扭轉完成試樣的拉伸、扭轉、壓縮扭轉等多種測試組合要求,另外配置種類繁多的試驗附具,在金屬、非金屬、復合材料及制品的力學性能試驗方面,具有非常廣闊的應用前景。

該系統最核心的地方兩路傳感器及加載系統相互耦合,測試過程中互不影響。

二、雙通道壓扭一體試驗機 主要技術指標:

1. zui大試驗力: 20kN

3. 試驗力測量范圍: 0.2%--100.%。

4. 試驗力示值精度:優于示值±0.5%

5. 試驗力分辨力:1/500000(全程不分檔或等效6檔)

5. 橫梁位移測量精度:分辨率高于0.001mm

6. 角度測量精度: 0.02度

7. 試驗速度范圍:0.001—500mm/min,無級調速

8. 速度控制精度:±1%(0.01~10mm/min);

9. 恒力、恒變形、恒位移控制范圍:   0.2%-100.%FS

10.恒力、恒變形、恒位移控制精度:

             設定值<10%FS時,設定值的±1.0%以內

             設定值≥10%FS時,設定值的±0.1%以內

        11.zui大扭矩:500N·m;

        12.試驗扭矩示值相對誤差:1級(±1%)

       13.試驗扭矩重復性相對示值誤差:≤1%

14.扭矩分辨力:0.01N.m

15.扭轉角測量范圍:無限制

16.最小讀數值:0.1°

17.扭轉角測量相對誤差:±1.0%

18.扭轉速度:0.1~360°/min   任意設定

19扭轉速度相對誤差:設定值的±1.0%以內

20扭轉方向:正轉 反轉

21. 試驗空間(可定制):  A.拉伸空間:900mm   B.壓縮空間:1000mm   C.寬度:500mm

22. 夾具形式: 按試樣

23. 整機電源:單相,220V±10%,50Hz,功率:3kW

24. 工作環境:室溫—35℃,相對濕度不超過80%

25 主機尺寸:960mm×550mm×2050mm

26 重量:580 kg


三、雙通道壓扭一體試驗機 方案描述

1. 主機

1.1主機采用高鋼度框架結構,強度高、變形小;

1.2 采用進口高精度滾珠絲杠,傳動高效平穩;

1.3 傳動部分采用圓弧齒同步帶傳動,傳動過程中雙向無間隙;

1.4 采用交流伺服電機及驅動系統,確保傳動平穩,力矩穩定,具有過流、過壓、過載等保護裝置,調速比可達1:100000;

1.5 夾具經特殊設計,夾持牢固,操作方便,無鉗口滑移現象;

1.6 特殊工藝保證試驗機同軸度,很好的消除了不規則試樣對傳感器的影響。

1.7NMRV高精度減速機,零背隙保證正反轉沒有間隙

1.8防耦合反力架,保證壓縮和扭轉時兩路傳感器互不影響。

雙通道壓扭一體試驗機 系統基本配置

1. 試驗機主機  (門式框架結構,)

1.1 交流伺服電機及伺服驅動器

1.2 高精度負荷傳感器

1.3高精度扭矩傳感器

1.4精密滾珠絲杠副

1.5精密減速機

1.6減速系統(圓弧齒同步帶傳動)

2.雙通道程控放大器(分辨力1/500000)

3. Winwdw專用控制軟件

4.  光電編碼器

5.附具:按客戶定制

6.HP品牌計算機

7.惠普A4噴墨打印機

8.技術資料:使用說明書、軟件使用手冊、合格證、裝箱單

標簽:SDW-E2050微機控制雙通道壓扭一體試驗機





相關產品

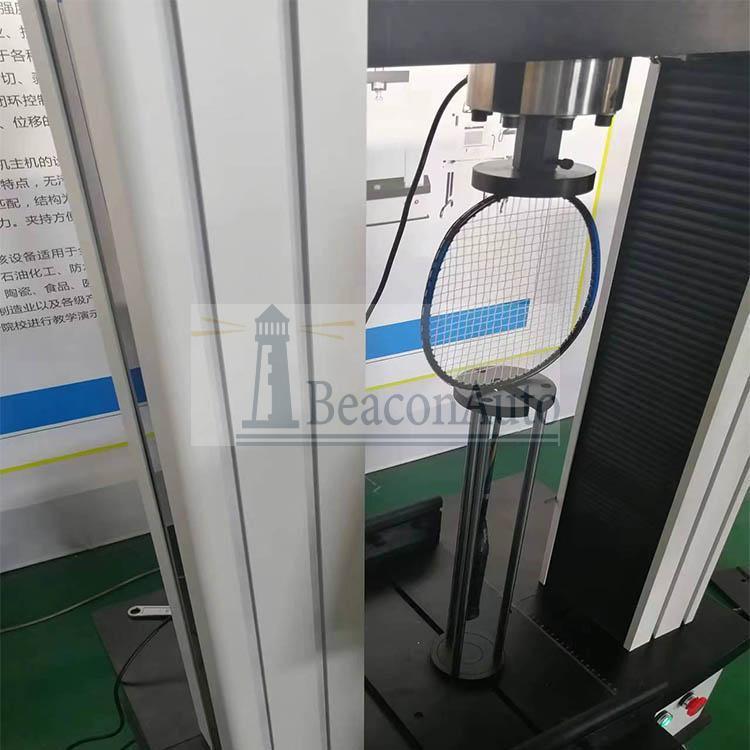

微機控制羽毛球拍綜合性能試驗機
