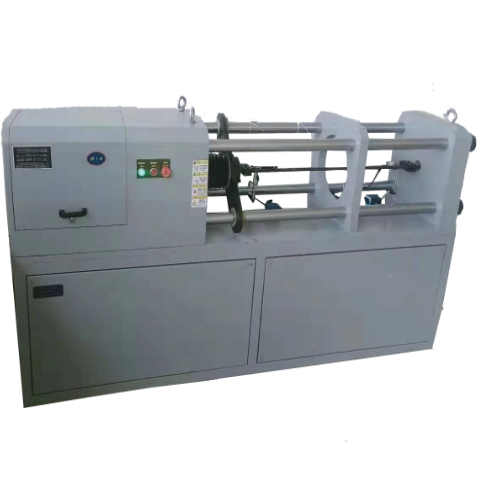

SCW-300微機控制鋼絞線松弛試驗機 微機控制鋼絞線松弛試驗機產品標準： GB/T5224-2003《預應力混凝土用鋼絞線》； GB/T10120-1996《金屬應力松弛試驗方法》 產品特點：1、微機控制鋼絞線松弛試驗機主機采用臥式試驗力裝置，由機座、橫梁、立柱等組成承載框架，其內裝有精密滾珠絲杠付、減速機、左右拉伸錨具等。傳動加載系統采用伺服驅動器控制其伺服馬達，經減速機和圓弧同步齒形帶，帶動高精度滾珠絲杠螺母轉動，驅動絲杠左右運動，對試樣施加載荷，從而完成金屬試樣的松弛試驗。該機造型新穎美觀，結構合理，剛性大，穩定性好。具有傳動準確、控制精良、噪音低、裝夾試樣方便快速等特點 2、采用惠普品牌計算機，吸收國外試驗機公司的先進試驗機控制技術，根據國家標準GB/T5224-2003《預應力混凝土用鋼絞線》、GB/T10120-1996《金屬應力松弛試驗方法》的相關要求進行試驗，根據設定的試驗參數，自動完成試驗過程的控制、數據采集、顯示和保存（主要參數：試驗力、松弛力、松弛率或?qū)?shù)松弛率、溫度），試驗完成后可以對數據進行分析和處理，并打印輸出用戶要求的試驗曲線及試驗報告，可選擇標準要求的各種試驗曲線（可繪制剩余試驗力或?qū)?shù)剩余力、松弛力或?qū)?shù)松弛力、松弛率或?qū)?shù)松弛率、溫度等跟時間或?qū)?shù)時間的關系曲線）。 計算機軟件基于Windows98/Windows2000/Windows XP平臺開發，界面美觀,操作方便；試驗力、變形顯示采用組態儀表方式顯示,十分醒目；內嵌數據庫,便于數據歷史追溯及聯網要求；報表采用模板方式操作,用戶只需簡單培訓即可掌握，整個軟件封裝性強,操作方便、功能全面；設有標準試驗程序，按下快捷鍵，試驗系統就可以按照標準要求在3-5分鐘內將鋼絞線加載公稱zuida力的70%或80%，保持1分鐘內自動開始記錄試驗數據、到達設定時間后自動終止試驗。 3、 試驗曲線與理論擬合曲線的相關系數達到99%以上，因此可以用100小時的試驗數據推算1000小時的松弛率，并模擬顯示1000小時遞推曲線，縮短了實際實驗時間。 4、 試驗機采用鋼絞線專用傳感器，具有很強抵抗松弛和蠕變的能力強，長時間受力零點漂移小。 5、試驗力達到設定值后可以關掉主機電源，降低能耗。 6、試驗過程中發生斷電，試驗數據不丟失，來電后可以繼續試驗。 7、自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用。
微機控制鋼絞線松弛試驗機主要技術參數： 1、zuida試驗力：300kN 2、試驗力測量范圍：6-300kN 全程不分檔 3、試驗力精度：優于±1% 4、試驗力分辨率：每級量程的0.05%/FS 5、速度調節范圍：0.1-50mm/min。 6、試樣規格：Φ12.70；Φ15.20mm(公稱直徑) 7、拉伸試驗行程：0-200mm 8、試驗拉伸空間: 800-1000mm 9、保護功能：超過zuida試驗力2%-5%時自動停機。 10、試驗機主機形式:臥式結構。 11、功率：3.0KW 12、主機尺寸(長X寬X高):900x920x2900mm 13、整機重量：1500kg 微機控制鋼絞線松弛試驗機基本配置: 序號 | 名稱 |
| 備注 | 1 | 主機 | 臥式主機 | 1臺 | 2 | 驅動裝置 | 伺服電機和交流伺服調速系統 | 1套 | 3 | 測量控制系統 | 全數字測量控制系統 | 1套； | 4 | 力值傳感器 | 高精度負荷傳感器 | 1只 | 5 | 位移傳感器 | 數字式位移傳感器 | 1只 | 6 | 溫度傳感器 | 高靈敏溫度計 | 1只 | 7 | 夾具 | 鋼棒專用? 10.7、? 12.6 各1付共2付 | 1套 | 8 | 控制軟件 | 中文版專業分析軟件 | 1套 | 9 | 聯想品牌微機 | 2G*320G*/19寸液晶 | 1臺 | 10 | 打印機 | 惠普*HP*A4 噴墨 | 1臺 | 11 | 使用說明書 |
| 1份 | 12 | 裝 箱 單 |
| 1份 | 13 | 合 格 證 |
| 1份 | 14 | 專用軟件光盤 | 試驗機專用 | 1份 | 15 | 電源線 | 試驗機專用 | 1根 | 16 | 數據線 | 試驗機專用 | 1根 | 17 | 工具 | 試驗機專用 | 1套 |
更多微機控制鋼絞線松弛試驗機資料請聯系我們。專業生產液壓wanneng試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變試驗機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
